- 產品詳情
| BLC9H10XS-350A | BLC9H10XS-350AZ |
| BLC9H10XS-500AY | BLC9H10XS-500AZ |
BLC9H10XS-350A
350W LDMOS 封裝非對稱 Doherty 功率晶體管，適用于頻率為 617 MHz 至 960 MHz 的基站應用。
參數：
| 象征 | 參數 | 條件 | 最小值 | 典型值/否 | 麥克斯 | 單位 |
|---|---|---|---|---|---|---|
| f范圍 | 頻率范圍 | 617 | 960 | 兆赫 | ||
| PL（3分貝） | 3 dB增益壓縮時的標稱輸出功率 | 350 | W | |||
| 測試信號：1-c W-CDMA @ 617 至 652 MHz | ||||||
| VDS | 漏源電壓 | 617 至 652 MHz [0] | 50 | V | ||
| Gp | 功率增益 | 617 至 652 MHz [0] | 19.5 | 分貝 | ||
| ηD | 排水效率 | 617 至 652 MHz [0] | 54.7 | % | ||
| .PL（AV） | 平均輸出功率 | 617 至 652 MHz [0] | 48 | dBm的 | ||
| ACPR公司 | 鄰道功率比 | 617 至 652 MHz [0] | -26.7 [1] | dBc（分貝克） | ||
| 測試信號：1-c W-CDMA @ 717 至 728 MHz | ||||||
| VDS | 漏源電壓 | 717 至 728 MHz [2] | 46 | V | ||
| Gp | 功率增益 | 717 至 728 MHz [2] | 18.9 | 分貝 | ||
| ηD | 排水效率 | 717 至 728 MHz [2] | 55.1 | % | ||
| .PL（AV） | 平均輸出功率 | 717 至 728 MHz [2] | 47.5 | dBm的 | ||
| ACPR公司 | 鄰道功率比 | 717 至 728 MHz [2] | -29.6 [3] | dBc（分貝克） | ||
| 測試信號：1-c W-CDMA @ 869 至 894 MHz | ||||||
| VDS | 漏源電壓 | 869 至 894 MHz [4] | 50 | V | ||
| Gp | 功率增益 | 869 至 894 MHz [4] | 18.3 | 分貝 | ||
| ηD | 排水效率 | 869 至 894 MHz [4] | 54 | % | ||
| .PL（AV） | 平均輸出功率 | 869 至 894 MHz [4] | 48 | dBm的 | ||
| ACPR公司 | 鄰道功率比 | 869 至 894 MHz [4] | -31 [5] | dBc（分貝克） | ||
| 測試信號：1-c W-CDMA @ 925 至 960 MHz | ||||||
| VDS | 漏源電壓 | 925 至 960 MHz [6] | 50 | V | ||
| Gp | 功率增益 | 925 至 960 MHz [6] | 19 | 分貝 | ||
| ηD | 排水效率 | 925 至 960 MHz [6] | 53.5 | % | ||
| .PL（AV） | 平均輸出功率 | 925 至 960 MHz [6] | 48 | dBm的 | ||
| ACPR公司 | 鄰道功率比 | 925 至 960 MHz [6] | -30.9 [7] | dBc（分貝克） | ||
| 型號 | 包 | 大綱版 | 回流焊/波峰 焊 | 包裝 | 產品狀態 | 標記 | 可訂購部件號， （訂購代碼 （12NC）） |
|---|---|---|---|---|---|---|---|
| BLC9H10XS-350安培 | SOT1273-1 （SOT1273-1) | SOT1273-1_po | 卷筒 13“ Q1/T1 干式包裝 | 積極 | 標準標記 | BLC9H10XS-350AY （9349 601 39518） | |
| 托盤， 不可烘烤， 多個干式包裝 | 積極 | 標準標記 | BLC9H10XS-350AZ （9349 601 39517） |

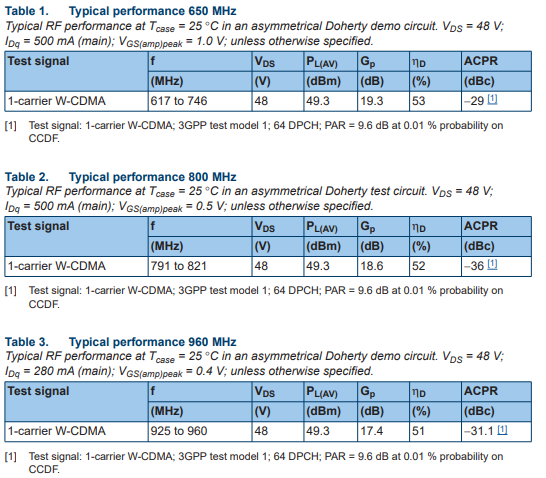

BLC9H10XS-500A:
500W LDMOS封裝非對稱Doherty功率晶體管，適用于頻率為617 MHz至960 MHz的基站應用。
特點和優勢
出色的堅固性
高效率
低熱阻，提供出色的熱穩定性
更低的輸出電容，可提高 Doherty 應用的性能
專為低記憶效應而設計，提供出色的數字預失真能力
內部集成寬帶輸入匹配，易于使用
集成ESD保護
應用
射頻功率放大器，適用于617 MHz至960 MHz頻率范圍內的基站和多載波應用
